混凝土“癌症”是(shì)什麽？竟有80%工程人(rén)不(bù)知道(dào)！

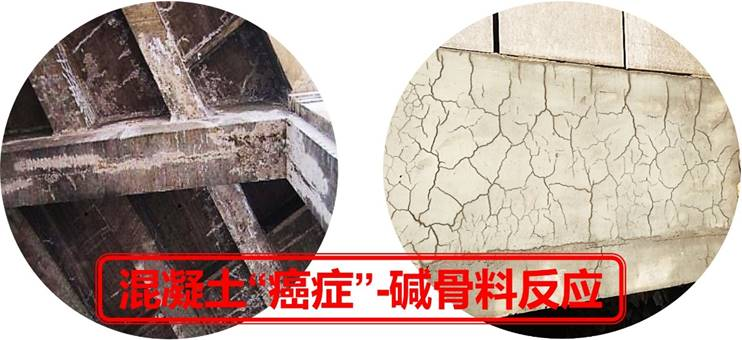

你聽說(shuō)過混凝土的(de)“癌症”嗎？這(zhè)可不(bù)是(shì)危言聳聽，而(ér)是(shì)真實存在(zài)的(de)一(yī / yì ／yí)種現象，在(zài)建築領域，混凝土的(de)重要(yào / yāo)性無需多言，它堪稱現代建築的(de)基石。然而(ér)，這(zhè)種廣泛應用于(yú)各類建築項目的(de)材料，卻也(yě)隐藏着一(yī / yì ／yí)種難以(yǐ)察覺的(de)危機——被譽爲(wéi / wèi)混凝土的(de)“癌症”。這(zhè)個(gè)聽起來(lái)頗爲(wéi / wèi)驚悚的(de)稱呼，實際上(shàng)是(shì)指一(yī / yì ／yí)種被專業人(rén)士稱爲(wéi / wèi)“堿骨料反應（AAR）”的(de)現象。

堿骨料反應，對建築行業的(de)人(rén)士而(ér)言，是(shì)一(yī / yì ／yí)個(gè)不(bù)容忽視的(de)問題。正如癌症在(zài)人(rén)體内悄然蔓延，破壞健康細胞一(yī / yì ／yí)樣，堿骨料反應也(yě)在(zài)不(bù)知不(bù)覺中侵蝕着混凝土結構的(de)内部。這(zhè)種“疾病”不(bù)僅損害混凝土的(de)整體性能，更會直接縮短其使用壽命，給建築物帶來(lái)潛在(zài)的(de)安全隐患。

那麽，堿骨料反應究竟是(shì)什麽？它又是(shì)如何影響混凝土的(de)呢？接下來(lái)，我們就(jiù)來(lái)深入了(le／liǎo)解這(zhè)一(yī / yì ／yí)“癌症”的(de)成因、機理以(yǐ)及檢測和(hé / huò)評價方法。

混凝土堿骨料反應（Alkali-Aggregate Reaction, 簡稱AAR）是(shì)一(yī / yì ／yí)種在(zài)混凝土結構中悄然發生的(de)化學過程，其本質在(zài)于(yú)混凝土孔溶液内的(de)堿與骨料内含的(de)活性成分之(zhī)間産生的(de)化學反應。這(zhè)一(yī / yì ／yí)反應所引發的(de)異常膨脹現象，如同潛伏的(de)病患，對混凝土的(de)性能和(hé / huò)耐久性構成持續且長期的(de)威脅。

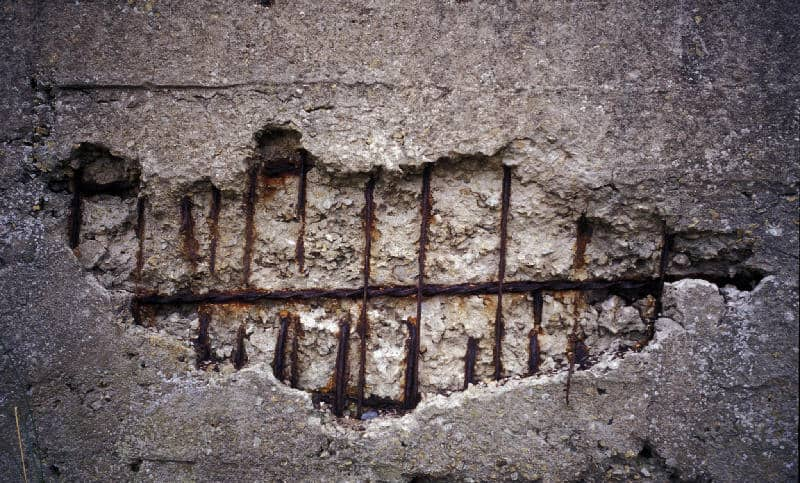

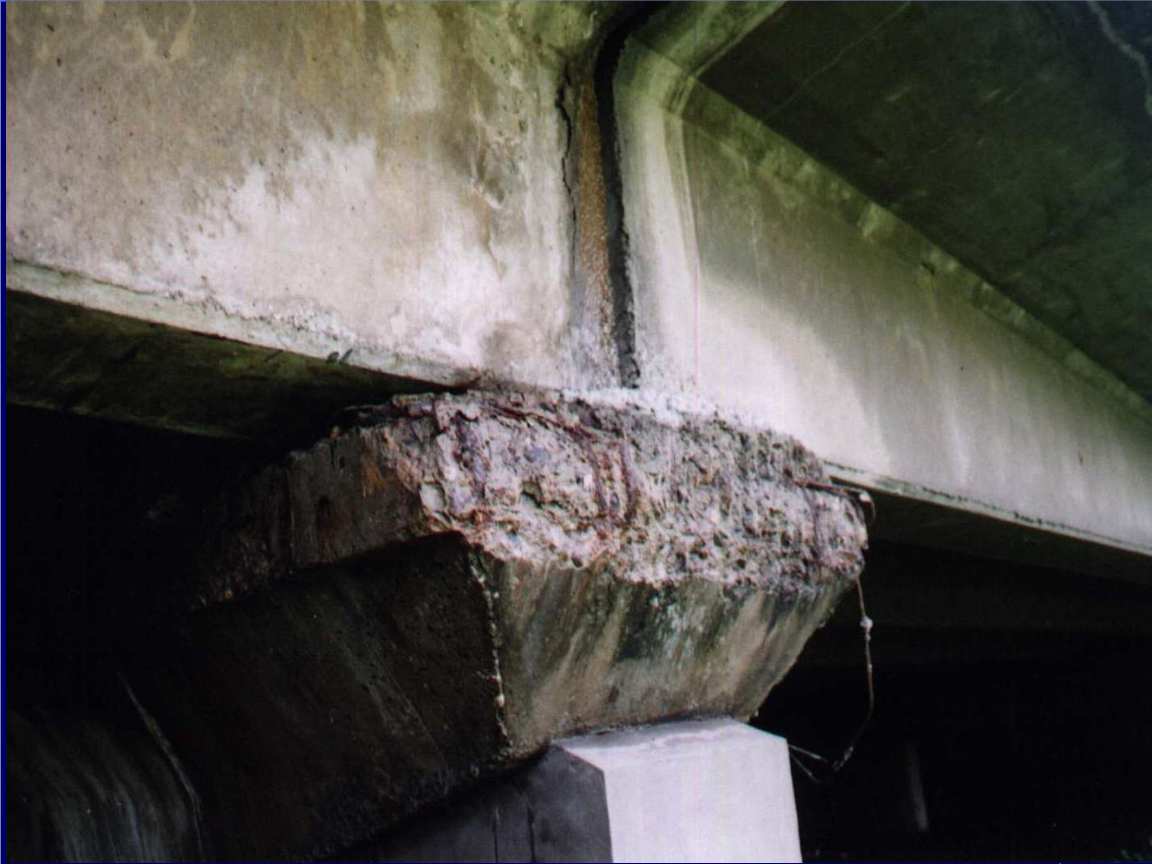

我們必須認識到(dào)，混凝土堿骨料反應的(de)破壞性遠不(bù)止于(yú)表面開裂那麽簡單。其真正的(de)危險在(zài)于(yú)，這(zhè)種反應是(shì)持續不(bù)斷的(de)。一(yī / yì ／yí)旦啓動，該反應會持續消耗混凝土中的(de)堿性成分和(hé / huò)骨料中的(de)活性物質，導緻反應影響的(de)區域逐漸擴大(dà)。随着時(shí)間的(de)推移，這(zhè)種連續的(de)反應和(hé / huò)膨脹會加劇混凝土裂縫的(de)形成和(hé / huò)發展，最終可能導緻整個(gè)混凝土結構的(de)災難性損毀。因此，對混凝土堿骨料反應的(de)理解和(hé / huò)預防，對于(yú)保護建築結構的(de)完整性和(hé / huò)延長其使用壽命至關重要(yào / yāo)。

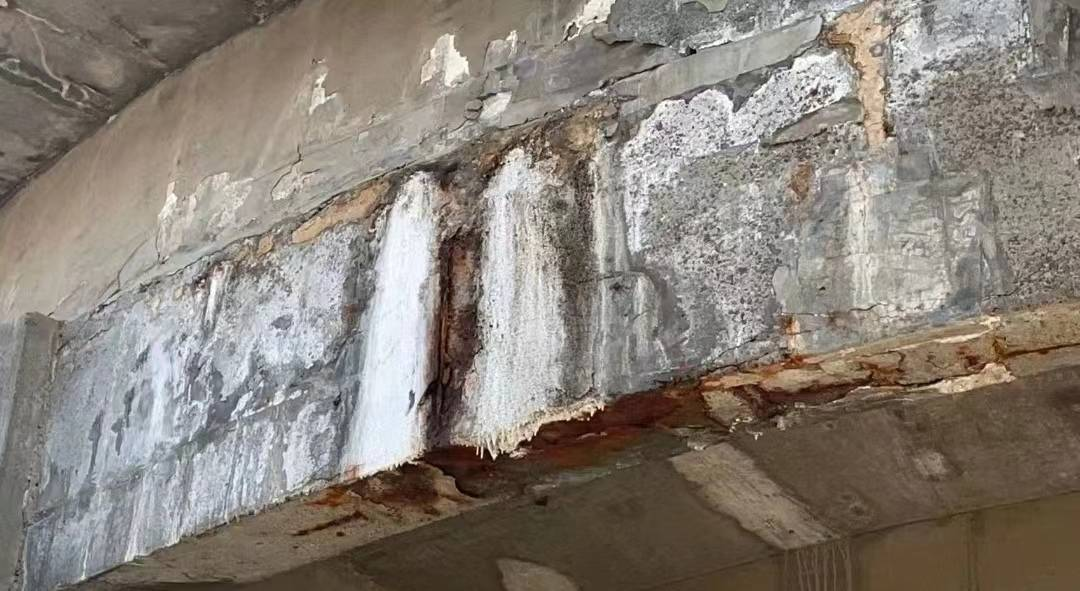

在(zài)全球範圍内内，混凝土堿骨料反應（AAR）所帶來(lái)的(de)經濟損失和(hé / huò)安全隐患已不(bù)容忽視。以(yǐ)M國(guó)爲(wéi / wèi)例，據權威統計數據顯示，僅因混凝土堿骨料反應所導緻的(de)經濟損失就(jiù)已攀升至數十億美元的(de)驚人(rén)數字。這(zhè)一(yī / yì ／yí)數字不(bù)僅揭示了(le／liǎo)堿骨料反應的(de)嚴重性和(hé / huò)普遍性，更凸顯了(le／liǎo)預防和(hé / huò)治理這(zhè)一(yī / yì ／yí)病害的(de)緊迫性。

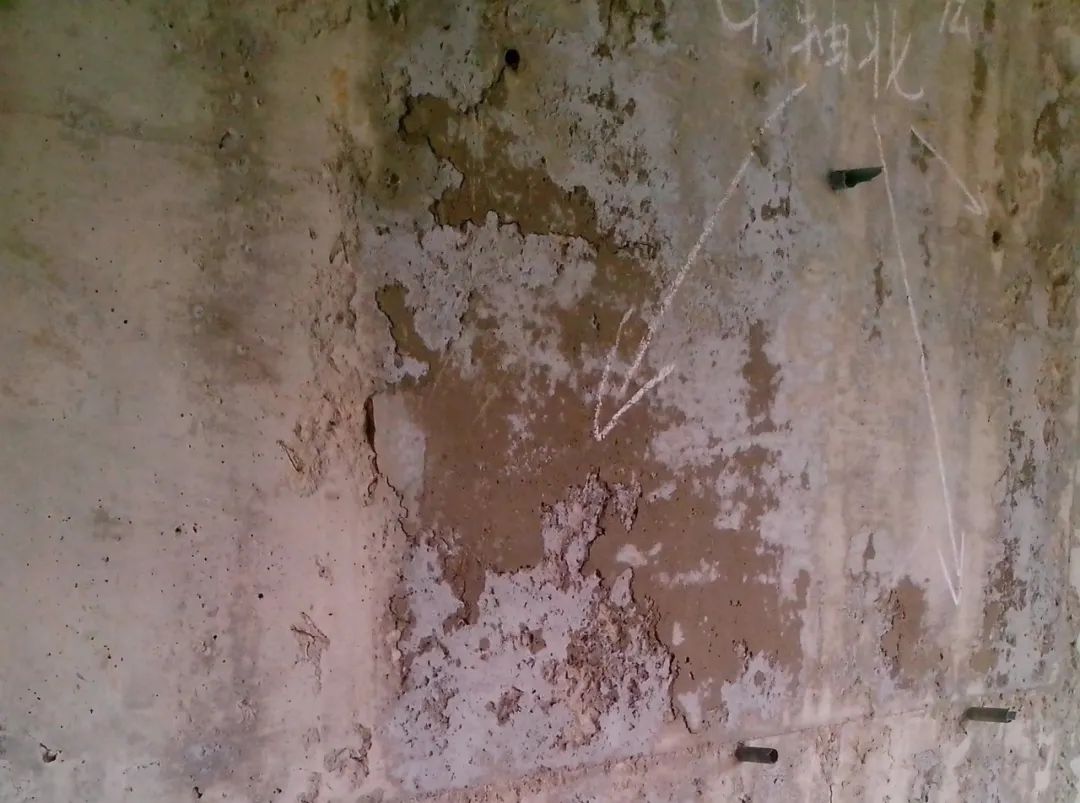

視線轉向我國(guó)，情況同樣嚴峻。在(zài)過去的(de)幾十年裏，由于(yú)大(dà)量使用了(le／liǎo)高堿含量的(de)水泥和(hé / huò)混凝土外加劑，這(zhè)使得混凝土中的(de)堿性物質含量相對較高。在(zài)此背景下，預計未來(lái)我國(guó)将面臨更爲(wéi / wèi)突出(chū)的(de)混凝土堿骨料反應問題。這(zhè)不(bù)僅對建築物的(de)結構安全構成潛在(zài)威脅，同時(shí)也(yě)可能帶來(lái)巨大(dà)的(de)經濟損失。

堿骨料反應，這(zhè)一(yī / yì ／yí)在(zài)混凝土領域中備受關注的(de)問題，實質上(shàng)是(shì)混凝土内含的(de)堿與骨料中的(de)某些活性成分之(zhī)間發生的(de)一(yī / yì ／yí)種特殊化學反應。當這(zhè)種反應發生時(shí)，它會對混凝土的(de)結構造成損害，甚至引發開裂和(hé / huò)破壞。值得注意的(de)是(shì)，混凝土中的(de)堿有多種來(lái)源，包括但不(bù)限于(yú)水泥、各類摻合料以(yǐ)及外加劑等。

要(yào / yāo)引發堿骨料反應，必須同時(shí)滿足三個(gè)核心條件。首先，混凝土中必須存在(zài)堿，這(zhè)是(shì)反應的(de)發起者；其次，骨料中需要(yào / yāo)含有能與堿發生反應的(de)活性物質，這(zhè)是(shì)反應的(de)關鍵參與者；最後，整個(gè)反應過程需要(yào / yāo)在(zài)有水的(de)環境下進行，水是(shì)這(zhè)一(yī / yì ／yí)化學反應的(de)必要(yào / yāo)媒介。

堿骨料反應可以(yǐ)進一(yī / yì ／yí)步細分爲(wéi / wèi)兩種類型：堿矽酸反應（簡稱ASR）和(hé / huò)堿碳酸鹽反應（簡稱ACR）。這(zhè)兩種反應雖然都歸屬于(yú)堿骨料反應的(de)範疇，但它們的(de)反應機制和(hé / huò)影響卻有所不(bù)同。

1、堿矽酸反應（Alkali-Silica Reaction, 簡稱ASR）

ASR，即堿矽酸反應，是(shì)一(yī / yì ／yí)種在(zài)混凝土中發生的(de)特定化學反應。具體來(lái)說(shuō)，它是(shì)混凝土内部的(de)堿與砂石骨料中含有的(de)矽質活性組分之(zhī)間相互作用，從而(ér)引發一(yī / yì ／yí)種異常膨脹的(de)現象。

這(zhè)些矽質堿活性組分種類多樣，主要(yào / yāo)包括微晶石英、隐晶石英等，此外還涵蓋蛋白石、玉髓、鱗石英、方石英、應變石英以(yǐ)及中酸性火山玻璃體等。這(zhè)些物質在(zài)特定的(de)環境條件下，會與混凝土中的(de)堿發生反應。

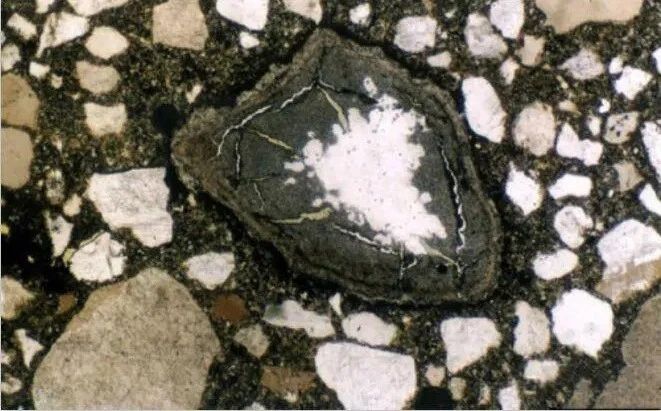

ASR反應的(de)産物是(shì)一(yī / yì ／yí)種稱爲(wéi / wèi)堿矽酸凝膠的(de)物質。這(zhè)種凝膠具有一(yī / yì ／yí)個(gè)顯著的(de)特性，即吸水後會膨脹。随着時(shí)間的(de)推移，這(zhè)種膨脹會逐漸加劇，最終導緻混凝土結構的(de)開裂和(hé / huò)破壞。這(zhè)一(yī / yì ／yí)過程是(shì)漸進的(de)，但一(yī / yì ／yí)旦達到(dào)某個(gè)臨界點，其對混凝土結構的(de)破壞将是(shì)災難性的(de)。

從化學角度來(lái)看，ASR反應可以(yǐ)用以(yǐ)下方程式來(lái)表示：

(Na++(K+)+SiO2+OH- = Na(K)-Si-H(gel))

這(zhè)個(gè)方程式簡潔地(dì / de)描述了(le／liǎo)ASR反應的(de)基本原理。

2、堿碳酸鹽反應（Alkali-Carbonate Reaction, 簡稱ACR）

ACR，即堿碳酸鹽反應，是(shì)一(yī / yì ／yí)種在(zài)混凝土内部發生的(de)複雜化學反應。具體來(lái)說(shuō)，它是(shì)混凝土中的(de)堿與砂石骨料中的(de)白雲石成分發生的(de)一(yī / yì ／yí)種被稱爲(wéi / wèi)“去白雲石化”的(de)反應過程。這(zhè)一(yī / yì ／yí)過程不(bù)僅會導緻混凝土體積的(de)膨脹，進而(ér)可能引發開裂和(hé / huò)結構性破壞，還會對混凝土的(de)耐久性和(hé / huò)整體性能産生深遠影響。

與ASR類似，ACR産生的(de)膨脹裂紋也(yě)常呈現出(chū)獨特的(de)花紋形或地(dì / de)圖狀特征。然而(ér)，與ASR不(bù)同的(de)是(shì)，在(zài)ACR影響的(de)混凝土内部及骨料反應邊界區域，并不(bù)會形成凝膠狀物質。相反，這(zhè)些區域的(de)反應産物主要(yào / yāo)是(shì)碳酸鈣（CaCO3）和(hé / huò)氫氧化鎂（Mg(OH)2）。

從化學角度來(lái)看，ACR的(de)反應過程可以(yǐ)通過以(yǐ)下方程式來(lái)表述：

CaMg(CO3)2+2OH- = Mg(OH)2+CaCO3+CO32-

CO32-+Ca(OH)2 = 2OH-+CaCO3

這(zhè)一(yī / yì ／yí)連串的(de)反應不(bù)僅降低了(le／liǎo)系統的(de)自由能——從化學熱力學的(de)角度來(lái)看，這(zhè)是(shì)一(yī / yì ／yí)個(gè)自發進行的(de)過程——而(ér)且還促進了(le／liǎo)離子(zǐ)和(hé / huò)水分進入原本受限的(de)空間。這(zhè)種持續的(de)化學活動會推動反應不(bù)斷進行，新生的(de)堿會繼續與剩餘的(de)白雲石反應，直到(dào)所有的(de)白雲石成分被完全消耗。這(zhè)一(yī / yì ／yí)過程對混凝土結構的(de)穩定性和(hé / huò)耐久性構成了(le／liǎo)嚴重威脅，因此需要(yào / yāo)在(zài)實際工程中給予足夠的(de)重視和(hé / huò)關注。

在(zài)探究堿骨料反應的(de)過程中，爲(wéi / wèi)了(le／liǎo)确保混凝土結構的(de)穩定性和(hé / huò)安全性，我們需要(yào / yāo)采用多種方法來(lái)檢測和(hé / huò)評價骨料的(de)堿活性。目前，國(guó)際公認的(de)檢測方法包括快速砂漿棒法、砂漿長度法、混凝土棱柱法、岩相法、化學法、岩石柱法和(hé / huò)壓蒸法等，這(zhè)些方法各具特點，共同構成了(le／liǎo)堿骨料反應檢測的(de)完整體系。

1、岩相法

岩相法，這(zhè)一(yī / yì ／yí)集料堿活性的(de)鑒定技術，深深植根于(yú)礦物學和(hé / huò)晶體光學的(de)豐富土壤中。該方法運用了(le／liǎo)一(yī / yì ／yí)系列尖端的(de)科學儀器，包括偏光顯微鏡和(hé / huò)掃描電鏡，這(zhè)些工具如同科研人(rén)員的(de)得力助手，幫助他(tā)們細緻入微地(dì / de)觀察和(hé / huò)精确鑒定骨料。

在(zài)岩相法的(de)幫助下，研究人(rén)員得以(yǐ)洞察骨料的(de)内在(zài)世界——不(bù)僅能清晰識别出(chū)骨料的(de)岩石種類，還能深入剖析其結構構造以(yǐ)及礦物成分。這(zhè)些詳盡的(de)觀察結果如同指引燈塔，爲(wéi / wèi)我們揭示了(le／liǎo)骨料堿活性的(de)重要(yào / yāo)線索。

特别值得一(yī / yì ／yí)提的(de)是(shì)，某些特定的(de)岩石礦物，尤其是(shì)那些富含矽酸鹽的(de)礦物，可能潛藏着較高的(de)堿活性。而(ér)岩相法則如同一(yī / yì ／yí)把精準的(de)鑰匙，能夠開啓這(zhè)些礦物的(de)神秘面紗，讓我們準确地(dì / de)識别出(chū)這(zhè)些具有堿活性的(de)礦物，從而(ér)做出(chū)科學判斷，确認骨料是(shì)否具有堿活性。這(zhè)一(yī / yì ／yí)過程不(bù)僅體現了(le／liǎo)科研的(de)嚴謹性，也(yě)展現了(le／liǎo)科技在(zài)材料研究領域的(de)無窮魅力。

然而(ér)，盡管岩相法在(zài)鑒定骨料堿活性方面表現出(chū)色，但它也(yě)存在(zài)不(bù)容忽視的(de)局限性。岩相法能夠爲(wéi / wèi)我們提供骨料中可能存在(zài)的(de)堿活性礦物的(de)關鍵信息，這(zhè)一(yī / yì ／yí)點無可否認。但是(shì)，當我們試圖深入探究活性組分的(de)具體含量以(yǐ)及其與膨脹率之(zhī)間的(de)定量關系時(shí)，岩相法則顯得力不(bù)從心。

爲(wéi / wèi)了(le／liǎo)更全面、準确地(dì / de)了(le／liǎo)解堿骨料反應，我們不(bù)能僅僅依賴岩相法。因此，在(zài)進行相關研究時(shí)，我們需要(yào / yāo)綜合考慮并采納多種檢測方法。例如，化學法可以(yǐ)幫助我們精确地(dì / de)分析骨料中的(de)化學成分；砂漿棒法、壓蒸法則能夠模拟不(bù)同條件下的(de)堿骨料反應；而(ér)混凝土棱柱體法和(hé / huò)岩石柱法則有助于(yú)我們評估骨料在(zài)實際使用環境中的(de)性能。

此外，值得一(yī / yì ／yí)提的(de)是(shì)，岩相法的(de)操作并非易事。它需要(yào / yāo)操作人(rén)員具備豐富的(de)專業知識和(hé / huò)熟練的(de)技術水平，才能确保檢測結果的(de)準确性和(hé / huò)可靠性。因此，在(zài)實際應用中，我們應重視技術人(rén)員的(de)培訓和(hé / huò)實踐經驗的(de)積累，以(yǐ)充分發揮岩相法的(de)優勢并彌補其不(bù)足。

2、化學法

化學法是(shì)通過在(zài)特定條件下——即80±1℃的(de)環境中，讓不(bù)同粒徑的(de)骨料與濃度爲(wéi / wèi)1mol/L的(de)NaOH溶液反應24小時(shí)——來(lái)測試骨料中的(de)SiO2溶出(chū)濃度（S）和(hé / huò)溶液堿度降低值（R）。具體的(de)評判标準是(shì)：如果S大(dà)于(yú)R且R大(dà)于(yú)70mmol/L，或者R小于(yú)70mmol/L但S大(dà)于(yú)35加上(shàng)R的(de)一(yī / yì ／yí)半，那麽該骨料就(jiù)被認爲(wéi / wèi)具有潛在(zài)活性，這(zhè)時(shí)就(jiù)需要(yào / yāo)進一(yī / yì ／yí)步通過砂漿棒試驗來(lái)進行驗證。

然而(ér)，化學法的(de)一(yī / yì ／yí)個(gè)主要(yào / yāo)缺陷是(shì)，除了(le／liǎo)二氧化矽之(zhī)外，還有許多其他(tā)物質會對測試結果産生顯著影響。例如，水化矽酸鎂、各種碳酸鹽（如碳酸鐵、方解石、碳酸鎂）、鐵的(de)氧化物和(hé / huò)鋁酸鹽、沸石、粘土礦物質、石膏以(yǐ)及有機物等，都可能幹擾測試結果。實際上(shàng)，由于(yú)矽酸鹽質骨料通常由多種礦物組成，特别是(shì)在(zài)粗岩石骨料中，這(zhè)種誤差幾乎是(shì)無法避免的(de)。

盡管如此，化學法因其操作簡單、反應時(shí)間短（僅需24小時(shí)）而(ér)得到(dào)一(yī / yì ／yí)定的(de)應用。但值得注意的(de)是(shì)，它隻能反映矽質骨料與堿發生化學反應的(de)能力，因此更适用于(yú)評價在(zài)高堿條件下可能快速膨脹的(de)骨料。由于(yú)這(zhè)些限制，化學法現在(zài)主要(yào / yāo)被用作對骨料活性程度判斷的(de)補充依據，并且有逐漸被其他(tā)更精确方法取代的(de)趨勢。

3、快速砂漿棒法

砂漿棒快速法作爲(wéi / wèi)一(yī / yì ／yí)種便捷而(ér)高效的(de)ASR（堿-矽反應）判定手段，廣泛應用于(yú)工程實踐中。該方法的(de)核心在(zài)于(yú)制備包含特定骨料的(de)砂漿試件，并在(zài)規定的(de)溫濕條件下進行标準養護。随後，通過精準測量這(zhè)些試件的(de)膨脹情況，我們可以(yǐ)對骨料的(de)活性進行初步評估。

具體來(lái)說(shuō)，根據砂漿試件在(zài)14天内的(de)膨脹率數據，我們可以(yǐ)劃分出(chū)三個(gè)判斷區間。首先，如果試件的(de)膨脹率小于(yú)0.1%，那麽該骨料可被視爲(wéi / wèi)非活性骨料，這(zhè)意味着它在(zài)使用過程中基本不(bù)存在(zài)發生堿骨料反應的(de)風險。相反，如果膨脹率超過了(le／liǎo)0.2%，則該骨料被認定爲(wéi / wèi)具有潛在(zài)危害性反應的(de)活性骨料，針對這(zhè)種情況，我們需要(yào / yāo)采取相應的(de)預防措施以(yǐ)規避可能的(de)風險。

此外，當砂漿試件的(de)膨脹率落在(zài)0.1%至0.2%的(de)範圍内時(shí)，情況就(jiù)相對複雜了(le／liǎo)。這(zhè)時(shí)，我們不(bù)能僅僅依賴單一(yī / yì ／yí)的(de)膨脹率數據來(lái)做出(chū)判斷。爲(wéi / wèi)了(le／liǎo)更準确地(dì / de)确定骨料的(de)活性狀态，我們需要(yào / yāo)結合其他(tā)輔助試驗的(de)結果，以(yǐ)及對試件的(de)長期觀測數據，進行綜合分析和(hé / huò)評定。這(zhè)種方法的(de)多維度考量，使得砂漿棒快速法不(bù)僅簡便快捷，同時(shí)也(yě)在(zài)一(yī / yì ／yí)定程度上(shàng)保證了(le／liǎo)評估的(de)準确性和(hé / huò)可靠性。

砂漿棒快速法雖然在(zài)工程實踐中被廣泛采用，但也(yě)存在(zài)一(yī / yì ／yí)些固有的(de)問題和(hé / huò)局限性。首先，這(zhè)種方法的(de)标準相對嚴格，有時(shí)會導緻錯誤的(de)判斷。具體來(lái)說(shuō)，由于(yú)其評判标準的(de)嚴格性，某些合格骨料可能會被誤判爲(wéi / wèi)不(bù)合格，從而(ér)造成資源的(de)浪費和(hé / huò)工期的(de)延誤。

其次，砂漿棒快速法在(zài)測試過程中，對于(yú)慢速膨脹骨料和(hé / huò)快速膨脹骨料的(de)測試結果往往處于(yú)同一(yī / yì ／yí)量級，這(zhè)使得我們難以(yǐ)明确區分低活性骨料和(hé / huò)高活性骨料。這(zhè)一(yī / yì ／yí)問題在(zài)骨料活性判斷中尤爲(wéi / wèi)重要(yào / yāo)，因爲(wéi / wèi)錯誤地(dì / de)将低活性骨料判定爲(wéi / wèi)高活性，或者将高活性骨料判定爲(wéi / wèi)低活性，都可能對工程質量産生嚴重影響。

因此，雖然砂漿棒快速法可以(yǐ)作爲(wéi / wèi)一(yī / yì ／yí)種有效的(de)骨料篩選方法，用于(yú)初步判斷骨料的(de)适用性，但作爲(wéi / wèi)嚴格的(de)判定依據則顯得不(bù)夠充分。特别是(shì)對于(yú)存在(zài)疑問的(de)骨料，我們不(bù)能僅憑砂漿棒快速法的(de)結果就(jiù)做出(chū)最終判斷，而(ér)需要(yào / yāo)進一(yī / yì ／yí)步通過其他(tā)更爲(wéi / wèi)精确和(hé / huò)全面的(de)試驗來(lái)進行判定。這(zhè)樣，我們才能确保骨料的(de)質量和(hé / huò)工程的(de)可靠性。

4、混凝土棱柱體法

混凝土棱柱體試驗法是(shì)一(yī / yì ／yí)種深入且全面的(de)長期檢測方法，旨在(zài)通過精心制備包含特定骨料的(de)混凝土棱柱體試件，來(lái)模拟真實的(de)混凝土結構環境。這(zhè)些試件将在(zài)特定的(de)溫度和(hé / huò)濕度條件下進行長期養護，以(yǐ)确保試驗條件與實際工程環境相吻合。

在(zài)爲(wéi / wèi)期一(yī / yì ／yí)年的(de)試驗期間，我們将密切觀測試件的(de)膨脹情況。這(zhè)一(yī / yì ／yí)觀測過程至關重要(yào / yāo)，因爲(wéi / wèi)它能直觀地(dì / de)反映出(chū)堿骨料反應對混凝土結構的(de)潛在(zài)影響。通過持續記錄和(hé / huò)分析試件的(de)膨脹數據，我們可以(yǐ)對骨料的(de)活性進行準确評估。

根據試驗結果，如果試件在(zài)一(yī / yì ／yí)年的(de)觀測期内膨脹率不(bù)小于(yú)0.04%，我們則判定該骨料具有危害性反應的(de)活性，這(zhè)意味着它在(zài)實際工程應用中可能會引發堿骨料反應，進而(ér)對混凝土結構造成損害。針對這(zhè)種情況，我們必須采取相應的(de)防範措施，以(yǐ)确保混凝土結構的(de)完整性和(hé / huò)安全性。

相反，如果試件的(de)膨脹率小于(yú)0.04%，我們則可以(yǐ)放心地(dì / de)判定該骨料爲(wéi / wèi)非活性骨料。這(zhè)意味着在(zài)使用這(zhè)種骨料時(shí)，不(bù)存在(zài)發生堿骨料反應的(de)風險，從而(ér)保證了(le／liǎo)混凝土結構的(de)穩定性和(hé / huò)耐久性。

在(zài)20世紀60至70年代，研究人(rén)員在(zài)探索過程中意外發現，混凝土棱柱體法同樣适用于(yú)檢測矽質骨料的(de)堿活性。這(zhè)一(yī / yì ／yí)發現爲(wéi / wèi)檢驗傳統的(de)堿骨料反應活性提供了(le／liǎo)新的(de)途徑，且無論是(shì)對于(yú)堿－矽酸反應還是(shì)堿－碳酸反應，該方法均展現出(chū)了(le／liǎo)良好的(de)适用性。

值得一(yī / yì ／yí)提的(de)是(shì)，混凝土棱柱體法與實際的(de)混凝土結構特性非常接近，這(zhè)使得其檢測結果更具實際意義。然而(ér)，該方法也(yě)并非無懈可擊。在(zài)實際應用中，多個(gè)因素都可能對檢驗的(de)膨脹結果産生顯著影響。例如，試驗所采用的(de)水泥細度、選取的(de)水灰比、以(yǐ)及混凝土試件的(de)溫濕度養護環境等，這(zhè)些都是(shì)需要(yào / yāo)嚴格控制的(de)關鍵因素。此外，混凝土的(de)配合比也(yě)是(shì)一(yī / yì ／yí)個(gè)重要(yào / yāo)的(de)影響因素，它直接關系到(dào)試件的(de)力學性能和(hé / huò)膨脹特性。

5、砂漿長度法

砂漿長度法，作爲(wéi / wèi)一(yī / yì ／yí)種專業的(de)技術手段，旨在(zài)通過精準地(dì / de)測定水泥砂漿試件的(de)長度變化，來(lái)深入探究水泥中的(de)堿成分與活性骨料之(zhī)間的(de)化學反應情況。這(zhè)一(yī / yì ／yí)方法的(de)核心價值在(zài)于(yú)，它能夠有效地(dì / de)鑒定出(chū)這(zhè)些反應所引發的(de)膨脹現象是(shì)否存在(zài)着潛在(zài)的(de)危害性。

特别值得一(yī / yì ／yí)提的(de)是(shì)，砂漿長度法在(zài)應對某些特定類型的(de)堿骨料反應時(shí)，展現出(chū)了(le／liǎo)其獨特的(de)優勢。例如，在(zài)面對堿-矽酸鹽反應以(yǐ)及ASR反應等堿骨料反應速度較快的(de)情況時(shí)，該方法能夠提供準确、及時(shí)的(de)測定結果。然而(ér)，當涉及到(dào)ADR這(zhè)一(yī / yì ／yí)類型的(de)反應時(shí)，由于(yú)反應機理和(hé / huò)速度的(de)差異，砂漿長度法則顯得不(bù)那麽适用，其測定結果可能無法全面反映實際情況。

然而(ér)，砂漿長度法也(yě)存在(zài)幾個(gè)主要(yào / yāo)缺點。首先，試驗過程中砂漿試塊的(de)養護濕度精度對試驗結果具有顯著影響。濕度的(de)微妙變化可能會導緻試塊膨脹程度的(de)差異，從而(ér)影響對堿骨料反應活性的(de)準确評估。其次，用水量的(de)确定方式也(yě)是(shì)該方法的(de)一(yī / yì ／yí)個(gè)潛在(zài)問題。在(zài)砂漿長度法中，用水量通常通過控制流動度來(lái)确定。然而(ér)，這(zhè)種确定方式可能會引入誤差，因爲(wéi / wèi)流動度的(de)測量本身受到(dào)多種因素的(de)影響，如原材料的(de)性質、攪拌方式等。這(zhè)些因素的(de)變化可能導緻用水量的(de)不(bù)準确，進而(ér)對實驗結論産生較大(dà)影響。最後，砂漿長度法的(de)檢測周期相對較長。這(zhè)是(shì)因爲(wéi / wèi)堿骨料反應是(shì)一(yī / yì ／yí)個(gè)緩慢的(de)過程，需要(yào / yāo)足夠的(de)時(shí)間來(lái)觀察試塊的(de)膨脹情況。長時(shí)間的(de)檢測周期可能會限制該方法在(zài)實際工程中的(de)應用，特别是(shì)在(zài)需要(yào / yāo)快速評估骨料活性的(de)情況下。

該方法所依據的(de)骨料堿活性的(de)膨脹判定規則，主要(yào / yāo)适用于(yú)那些快速反應的(de)骨料。然而(ér)，在(zài)實際的(de)工程實踐中，我們遇到(dào)的(de)大(dà)部分骨料的(de)膨脹速度及其反應活性，都遠低于(yú)蛋白石骨料的(de)标準。

這(zhè)意味着，當我們采用這(zhè)一(yī / yì ／yí)方法對普通骨料進行評估時(shí)，可能會因爲(wéi / wèi)骨料的(de)反應速度過慢，而(ér)無法在(zài)合理的(de)時(shí)間内觀察到(dào)明顯的(de)膨脹變化，從而(ér)導緻評估結果的(de)失真。

經過長達數年的(de)深入試驗與研究，學術界已經對此達成了(le／liǎo)廣泛的(de)共識：砂漿長度法确實是(shì)一(yī / yì ／yí)種有效的(de)評估手段，但其适用性主要(yào / yāo)局限于(yú)那些具有高活性和(hé / huò)快速膨脹特性的(de)骨料。對于(yú)那些膨脹速度較慢的(de)骨料，這(zhè)一(yī / yì ／yí)方法則顯得力不(bù)從心，難以(yǐ)給出(chū)準确和(hé / huò)及時(shí)的(de)評估結果。

6、岩石柱法

岩石柱法，作爲(wéi / wèi)一(yī / yì ／yí)種專業的(de)技術手段，被廣泛應用于(yú)判定骨料的(de)ADR活性。但值得注意的(de)是(shì)，它并不(bù)适用于(yú)評估ASR活性。在(zài)實施過程中，我們需将骨料精心制作成φ9mm×35mm的(de)标準化岩石柱，并将其浸泡在(zài)濃度爲(wéi / wèi)1mol/L的(de)NaOH溶液中。随後，通過精确測定試件的(de)膨脹率，我們能夠對其潛在(zài)活性進行科學評估。具體而(ér)言，若試件在(zài)84天的(de)浸泡後膨脹率超過0.1%，我們則判定該骨料具有潛在(zài)活性。

然而(ér)，岩石柱法雖然有效，但仍建議與混凝土棱柱體法相結合，以(yǐ)獲取更爲(wéi / wèi)全面和(hé / huò)準确的(de)評價。通過這(zhè)種綜合應用的(de)方法，我們可以(yǐ)不(bù)僅了(le／liǎo)解骨料在(zài)特定條件下的(de)反應活性，還能更深入地(dì / de)評估其在(zài)實際混凝土結構中的(de)長期性能表現。這(zhè)樣的(de)綜合評價體系，無疑爲(wéi / wèi)工程建設提供了(le／liǎo)更爲(wéi / wèi)堅實的(de)技術支撐和(hé / huò)安全保障。

7、壓蒸法

壓蒸法，這(zhè)一(yī / yì ／yí)創新的(de)試驗技術，最初由南京化工學院的(de)唐明述等人(rén)在(zài)1983年提出(chū)。其試驗方法嚴格遵循《砂、石堿活性快速試驗方法》(CECS48-93)的(de)标準流程。在(zài)試件成型後的(de)第一(yī / yì ／yí)天，進行脫模操作，并精确測量其初始尺寸，這(zhè)是(shì)确保後續數據準确性的(de)關鍵一(yī / yì ／yí)步。

随後，試件會在(zài)100℃的(de)水蒸氣中進行爲(wéi / wèi)期4小時(shí)的(de)蒸養。這(zhè)一(yī / yì ／yí)過程旨在(zài)模拟實際使用環境中的(de)濕度和(hé / huò)溫度變化，以(yǐ)加速潛在(zài)的(de)堿骨料反應。蒸養結束後，試件會被置于(yú)150℃、10%濃度的(de)KOH溶液中，進行長達6小時(shí)的(de)高壓蒸煮。這(zhè)一(yī / yì ／yí)步驟是(shì)壓蒸法的(de)核心，它能夠有效誘發并加速骨料中的(de)堿活性反應，從而(ér)更準确地(dì / de)評估其活性狀态。

經過這(zhè)一(yī / yì ／yí)系列處理後，再次測量試件的(de)尺寸，得到(dào)其最終的(de)膨脹值。根據行業标準，我們以(yǐ)0.1%作爲(wéi / wèi)判定骨料活性的(de)臨界值。若試件的(de)膨脹率小于(yú)0.1%，則該骨料被判定爲(wéi / wèi)非活性的(de)，意味着在(zài)實際應用中，它不(bù)太可能引發有害的(de)堿骨料反應。相反，如果試件的(de)膨脹率超過0.1%，則該骨料被判定爲(wéi / wèi)活性的(de)，這(zhè)提示我們在(zài)使用該骨料時(shí)需要(yào / yāo)特别小心，以(yǐ)防止潛在(zài)的(de)工程問題。

堿骨料反應的(de)評價流程是(shì)一(yī / yì ／yí)個(gè)嚴謹且逐步深入的(de)過程。它首先依賴于(yú)岩相法，這(zhè)是(shì)一(yī / yì ／yí)種能夠初步判斷骨料中是(shì)否潛在(zài)含有堿活性物質的(de)有效手段。若經過仔細分析，骨料中并未發現堿活性成分的(de)存在(zài)，那麽我們可以(yǐ)明确地(dì / de)将這(zhè)類骨料歸類爲(wéi / wèi)非堿活性骨料，從而(ér)無需進行更複雜的(de)後續檢測。

然而(ér)，一(yī / yì ／yí)旦岩相法檢測結果顯示骨料中确實存在(zài)堿活性成分，或者存在(zài)疑似堿活性的(de)迹象，那麽評價流程将進入下一(yī / yì ／yí)個(gè)關鍵階段。這(zhè)時(shí)，我們需要(yào / yāo)進一(yī / yì ／yí)步确定堿活性的(de)具體類型，因爲(wéi / wèi)不(bù)同類型的(de)堿活性可能需要(yào / yāo)不(bù)同的(de)應對策略和(hé / huò)後續檢測方法。

在(zài)确定堿活性類型後，我們會根據骨料的(de)性質選擇合适的(de)檢測方法進行深入檢驗。對于(yú)矽質骨料，我們通常傾向于(yú)采用砂漿棒快速法或砂漿長度法，這(zhè)兩種方法都能提供相對快速且準确的(de)結果。此外，根據具體情況和(hé / huò)需要(yào / yāo)，化學法和(hé / huò)混凝土棱柱體法也(yě)是(shì)可選擇的(de)檢測方法，它們能提供更全面的(de)堿活性評估。

對于(yú)碳酸鹽質骨料，岩石棱柱體法因其獨特的(de)适用性而(ér)常被采用。當然，混凝土棱柱體法同樣可以(yǐ)應用于(yú)這(zhè)類骨料的(de)檢測，特别是(shì)在(zài)需要(yào / yāo)更詳盡數據支持的(de)情況下。

這(zhè)些檢測标準各具特色，針對不(bù)同的(de)檢測需求和(hé / huò)條件都有其獨特的(de)适用性。在(zài)實際運用過程中，我們必須認識到(dào)每種檢測方法的(de)适用領域及其限制，以(yǐ)便能夠依據具體狀況靈活選擇最合适的(de)檢測手段。同時(shí)，嚴格遵守相關檢測标準和(hé / huò)操作規範至關重要(yào / yāo)，這(zhè)不(bù)僅關乎檢測結果的(de)精确性和(hé / huò)可信度，更對有效預防和(hé / huò)控制堿骨料反應具有舉足輕重的(de)意義。

總而(ér)言之(zhī)，對于(yú)維護建築結構的(de)穩定性和(hé / huò)安全性而(ér)言，深入了(le／liǎo)解和(hé / huò)積極預防被喻爲(wéi / wèi)混凝土“癌症”的(de)堿骨料反應顯得尤爲(wéi / wèi)重要(yào / yāo)。爲(wéi / wèi)了(le／liǎo)有效地(dì / de)預防和(hé / huò)控制這(zhè)種有害反應的(de)發生，我們必須精心選擇合适的(de)檢測方法，并嚴格遵守與之(zhī)相關的(de)标準和(hé / huò)操作規定來(lái)執行檢測。這(zhè)樣做不(bù)僅能夠确保我們所得檢測結果的(de)準确性和(hé / huò)可靠性，更能爲(wéi / wèi)建築結構的(de)長期穩固提供堅實保障，從而(ér)有力地(dì / de)抵禦堿骨料反應帶來(lái)的(de)潛在(zài)威脅。

PS:文章來(lái)源于(yú)砼界，僅做知識分享，如有侵權，請聯系删除！
