混凝土是(shì)由水泥漿體硬化後的(de)水泥石與砂、石骨料組成的(de)非均質材料，從微觀的(de)角度看，在(zài)溫度、濕度變化時(shí)，各組成材料的(de)物理力學性能并不(bù)一(yī / yì ／yí)緻，混凝土開裂是(shì)必然的(de)。在(zài)混凝土硬化過程中漿體硬化收縮最大(dà)，而(ér)骨料的(de)存在(zài)限制了(le／liǎo)漿體收縮，在(zài)這(zhè)種約束作用下得混凝土内部自硬化開始就(jiù)在(zài)骨料與漿體的(de)粘結面上(shàng)出(chū)現了(le／liǎo)微裂縫。這(zhè)些微裂縫在(zài)外力或者變形作用下，微裂縫就(jiù)會擴展穿過硬化後的(de)水泥石，逐漸發展成爲(wéi / wèi)可見的(de)宏觀裂縫。換句話說(shuō)就(jiù)是(shì)微觀裂縫爲(wéi / wèi)宏觀裂縫提供了(le／liǎo)裂縫源，控制裂縫也(yě)是(shì)控制肉眼可見的(de)裂縫寬度大(dà)于(yú)等于(yú)0.05mm，即所謂的(de)“宏觀裂縫”，而(ér)不(bù)是(shì)寬度小于(yú)0.05mm以(yǐ)下的(de)“微觀裂縫”。裂縫的(de)形成原因可以(yǐ)分爲(wéi / wèi)兩大(dà)類，一(yī / yì ／yí)類是(shì)外力荷載作用，另一(yī / yì ／yí)類是(shì)由變形作用引起的(de)裂縫，如溫度、濕度變形以(yǐ)及不(bù)均勻沉降等因素引起的(de)沉降裂縫。混凝土裂縫的(de)80%是(shì)由于(yú)變形作用引起的(de)，而(ér)收縮引起的(de)裂縫又占變形裂縫的(de)很大(dà)比例。通常荷載裂縫僅占，甚至更小。

（一(yī / yì ／yí)）裂縫的(de)形狀

由于(yú)造成混凝土裂縫的(de)原因多種多樣，因此裂縫形式也(yě)不(bù)盡相同，常見的(de)裂縫如下：

縱向裂縫：平行于(yú)構件底面，順筋方向分布，主要(yào / yāo)由鋼筋鏽蝕作用引起；

橫向裂縫：垂直于(yú)構件截面，主要(yào / yāo)由荷載作用、溫差作用引起；

剪切裂縫：由于(yú)結構構件的(de)豎向荷載或震動位移引起；

八字形裂縫：常見于(yú)牆體表面，主要(yào / yāo)因地(dì / de)基的(de)不(bù)均勻沉降或在(zài)溫度、濕度作用下的(de)牆體縱向收縮引起的(de)；

X形裂縫：常見于(yú)框架梁、柱的(de)端頭以(yǐ)及牆面上(shàng)，由于(yú)瞬間的(de)撞擊作用或者地(dì / de)震荷載作用引起；

網狀裂縫：常出(chū)現在(zài)混凝土早期凝結過程中，通常爲(wéi / wèi)塑性收縮裂縫，成因很多，比如混凝土拌和(hé / huò)或運輸時(shí)間過長就(jiù)可能引起這(zhè)類裂縫

45°闆角裂縫：常見于(yú)現澆樓闆的(de)闆角處，通常認爲(wéi / wèi)是(shì)由縱橫兩個(gè)方向的(de)收縮所導緻的(de)。

（二）不(bù)同裂縫的(de)成因

混凝土裂縫産生的(de)原因多種多樣，有原材料方面的(de)，也(yě)有施工方面的(de)，氣候、環境及外力方面的(de)。詳見表1

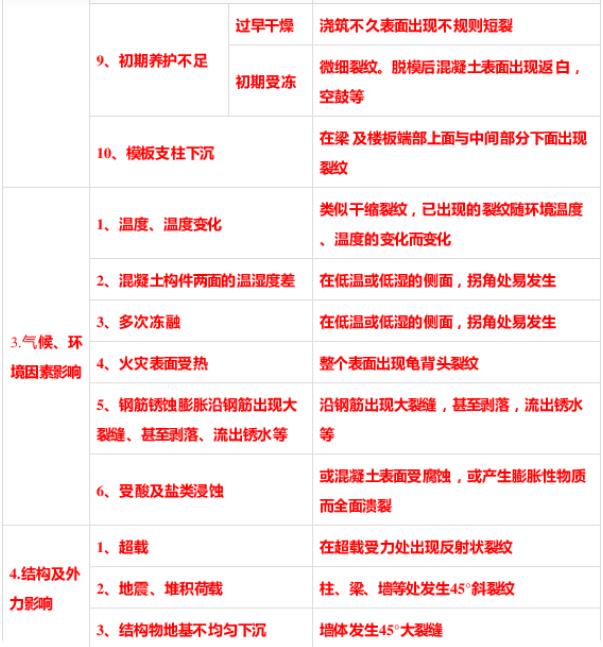

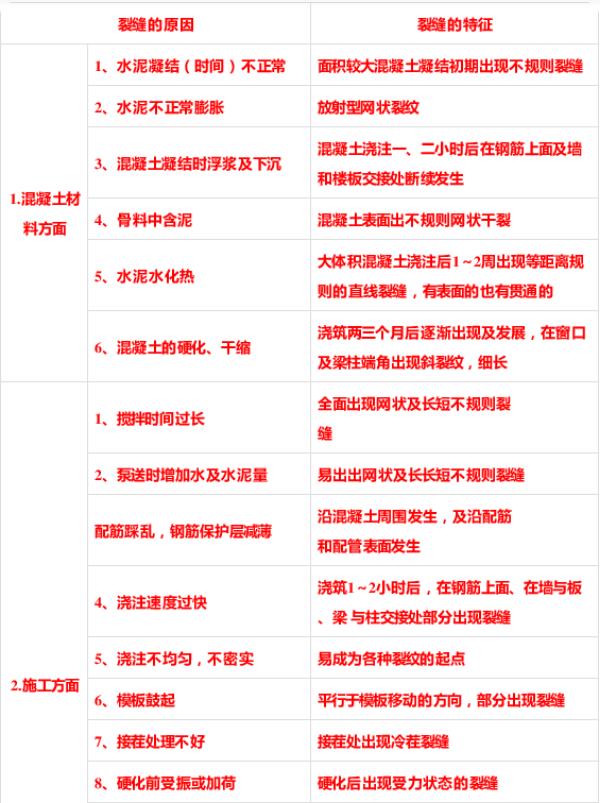

表1 混凝土裂縫的(de)成因

（三）原材料原因造成的(de)裂縫

混凝土原材料及配合比對裂縫有一(yī / yì ／yí)定影響，雖然有時(shí)裂縫的(de)原因不(bù)是(shì)單一(yī / yì ／yí)因素造成的(de)，但原材料不(bù)良會加劇裂縫的(de)發生。

（1）水泥安定性不(bù)良，遊離氧化鈣、遊離氧化鎂或者石膏用量超标造成水泥水化時(shí)體積膨脹，造成混凝土開裂。

（2）水泥比表面積大(dà)，水化速度快，水化熱較大(dà)，收縮率較大(dà)，易出(chū)現早期開裂。水泥活性越高，顆粒越細，比表面積越大(dà)，收縮越大(dà)。（摻合料粒徑影響具有相同性質）

（3）水泥受潮或過期，從而(ér)導緻混凝土開裂。

（4）骨料含泥量大(dà)，如砂含泥量超過5%或者機制砂MB值>1.4，混凝土收縮增加，使混凝土結構易出(chū)現裂縫，且裂縫時(shí)間提前。

（5）骨料級配差，空隙增加，造成漿體用量，砂率增加，尤其是(shì)砂中細顆粒含量超标時(shí)，使混凝土開裂的(de)幾率增加。骨料粒徑越粗，收縮越小，骨料粒徑越細，砂率越高，收縮越大(dà)。

（6）外加劑（如膨脹劑）選擇不(bù)當、過期、或誤用假冒産品，也(yě)容易産生裂縫。

（四）施工不(bù)當造成裂縫

（1）施工過程中，爲(wéi / wèi)方便施工私自加水增加混凝土坍落度，造成混凝土離析，上(shàng)下層收縮不(bù)一(yī / yì ／yí)緻，容易産生裂縫。

（2）模闆支架壓實不(bù)足或支架剛度不(bù)足，澆築混凝土後支架不(bù)均勻下沉，導緻混凝土出(chū)現裂縫。

（3）施工時(shí)拆模過早，混凝土強度不(bù)足，使得構件在(zài)自重或施工荷載作用下産生裂縫。

（4）模闆在(zài)澆築前淋水不(bù)足，過分幹燥，澆築後因模闆吸水量大(dà)，導緻混凝土收縮，産生塑性收縮裂縫。

（5）混凝土分層或分段澆築時(shí)，結合部處理不(bù)好，易在(zài)新舊混凝土和(hé / huò)施工縫之(zhī)間出(chū)現裂縫。如混凝土分層澆築時(shí)，後澆混凝土因停電、下雨等原因未能在(zài)前澆混凝土初凝前澆築，引起層面之(zhī)間的(de)裂縫。

（6）如果環境濕度小、空氣幹燥、溫度高、風速大(dà)，則混凝土水分蒸發速度很快，混凝土很容易出(chū)現收縮開裂。樓闆澆築後立即噴霧，二次壓光，覆蓋塑料薄膜，加強潮濕養護對控制裂縫很有益處。

（7）在(zài)夏、冬兩季，因晝夜溫差較大(dà)，養護不(bù)當也(yě)容易産生溫差裂縫，尤其是(shì)大(dà)體積混凝土内部溫度與表面溫度、或表面溫度與環境溫度差異過大(dà)時(shí)。

（8）風速越大(dà)，收縮越大(dà)，注意高空中現澆混凝土，避免炎熱季節陽光直射新澆混凝土表面。泌水量大(dà)，表面含水量過高，表面早期收縮加大(dà)，但應避免混凝土表面早期脫水加大(dà)收縮。

（9）冬季施工沒有采取必要(yào / yāo)的(de)保溫措施，使混凝土早期受凍，會在(zài)表面出(chū)現裂紋，或局部剝落，或脫模後出(chū)現空鼓現象。

（10）配筋率越大(dà)，收縮越小，但配筋過量則會增加混凝土拉應力。配筋宜細而(ér)密，不(bù)宜粗而(ér)稀。注意在(zài)收縮應力集中區，加強構造配筋。預應力結構加強非預應力配筋。
